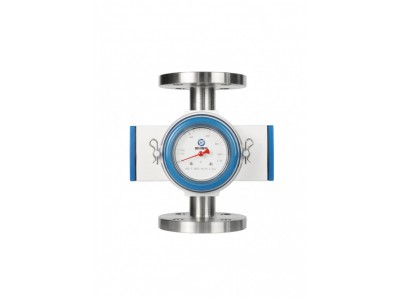

点击图片查看原图
SHS靶式流量开关主要用于管道中的液体流量监测及开关输出，当流量超过或低于设置的预置开关点时，流量开关可以输出一个控制信号，这个预置开关点可以设置在量程中的任意一个位置。SHS流量开关以其坚实的结构和稳定的性能应用于石油、化工、冶金、电力、医药、食品、造纸等行业的发电机、电动机、轧机、压缩机和其它机器的冷却、润滑系统中，起到测量与过程控制的功能。
测量原理
采用锥形测量管和测量靶，当流体沿着锥形管通过时，测量靶依据流量的大小而产生位移，测量靶的位移，靠弹簧平衡力的作用而产生平衡，通过磁耦合系统传到指示系统，从而实现流量的监测和控制。
主要技术参数
|
仪表型号 |
SHS-T |
SHS-F |
SHS-F |
|
|
测量范围 |
流量流量（m³/h） |
0.02-30 |
0.02-30 |
10-150 |
|
连接形式 |
螺纹连接 |
3/4"～2-1/2" |
- |
- |
|
法兰连接 |
- |
DN15-DN65 (1/2"～2-1/2") |
DN80-DN200 (3"～8") |
|
|
卡套连接 |
卡套规格：25/38/45/51/63/76/104 |
- |
||
|
仪表材料 |
表体 |
304/316L |
304/316L |
304/316L |
|
外壳 |
塑料 |
塑料 |
塑料 |
|
|
指示器 |
旋转刻度 |
流量现场指示 |
流量现场指示 |
流量现场指示 |
|
流体方向 |
垂直方向 |
自下向上或自上向下 |
||
|
水平方向 |
自左向右或自右向左 |
|||
|
操作压力 |
螺纹连接 |
4.0Mpa |
- |
- |
|
法兰连接 |
- |
4.0Mpa |
1.6Mpa |
|
|
介质温度℃ |
标准型 |
≤120 |
≤120 |
≤120 |
|
介质粘度mpa.s |
标准型 |
≤30 |
≤30 |
≤30 |
|
开关重复性 |
±2.5% |
±2.5% |
±2.5% |
±2.5% |
|
测量精度 |
±8%，±12% |
±8%，±12% |
±8%，±12% |
±8%，±12% |
|
报警开关 |
K1 |
1个NC或1个NO触点（双稳态） |
||
|
K2 |
2个NC或2个NO触点（双稳态） |
|||
|
KV1 |
1个放大继电器的开关触点（双稳态） |
|||
|
KV2 |
2个放大继电器的开关触点（双稳态） |
|||
|
触点功率 |
K1 K2 |
10W（回路电源可采用24VDC或220VAC供电），建议使用24VDC供电 |
||
|
KV1 KV2 |
1200W，可采用24VDC或220VAC供电） |
|||
|
放大继电器 |
供电 |
220VAC,24VDC |
||
|
|
响应时间 |
5-12ms |
||
|
防护等级 |
IP65 |
|||
